方形搖擺篩應用行業
目前方形搖擺篩是很多行業再不斷上新的一款篩分機，它的主要特征就是噪音小，篩分精度高，篩分處理能力可觀，耗能低，全密封的效果，不管是對細微顆粒，粉塵等各各行業也都有非常好的使用評價。通常適用于水泥、化肥、造紙、食品、化工、冶金、陶粒、有色金屬、非有色金屬、糧食、磨料或礦山等行業中。
精細篩分方形搖擺篩在不同行業中的應用效果分析
方形擺動篩是一種新型的多功能高效篩分設備，適用于與顆粒和粉末有關的各個行業的干篩和濕篩。 設備的結構設計非常巧妙。 整個篩選過程幾乎接近手動篩選操作。 篩子的平面圓周運動和篩子的向上拋物線運動可以相互結合，然后調整翹曲角和切向角。 為了改變物料在篩面上的時間和移動路線，并最終達到更好的篩分效果，因此該設備是模擬人工篩分運動的有效原理，其篩分精度，效率和篩分篩網的服務 壽命是傳統圓屏的5-10倍，其上市受到了一致好評和客戶的好評。
優勢：
1.該設備采用全密閉結構，粉塵不飛揚并能將作業時的噪聲降到很低，符合環保要求。
2.振動電機采用進口普通電機做傳動源，引進德國技術，傳動方式仿人工式篩分。
3.方形搖擺篩采用柔和的搖擺形式進行篩分，可有效保護物料顆粒的原狀不被破壞，特別適用于易燃易爆易靜電的物料，比如毛料物質。
4.組合圓周、橢圓、直線三種運動方式，篩分效果好，適合多種物料篩分，篩分精度高，可以多層篩分和分級除雜，可以不同客戶的要求。
5.采用先進鋼絲繩吊掛式結構，保證了設備的運行更加平衡。
6.該設備配備了自動張緊和自動清潔的篩網安裝系統使篩網的利用率更高，使用壽命更長更換篩網工序更加簡便快捷。

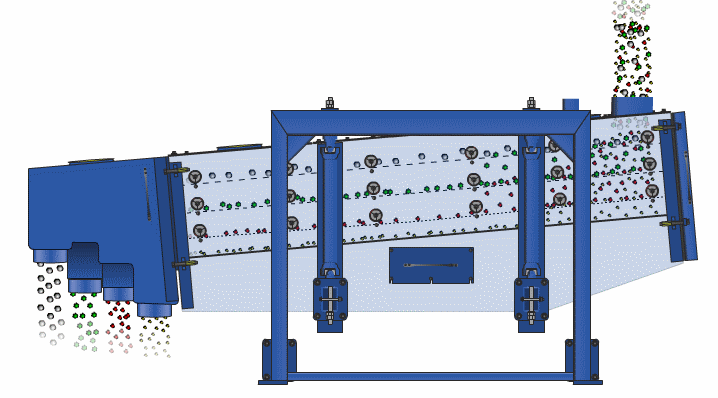

方形搖擺篩的篩面是水平或微傾斜布置的，一般傾斜的角度為0到5度之間，當篩機正常啟動后，篩箱就會在慣性力的作用下作前后往復式運動，并帶動著篩面作周期性搖擺，物物料從中心到外緣在整個篩面上均勻分散，作平面回旋式運動，由此小于篩面孔徑的物料通過篩孔落到下物被成功分離排出，而較大顆粒的物料連續翻滾作跳躍式運動被運送到出口處，出口處是一個可調節的導向裝置，可有效控制物料的流量大小，并能控制物料在篩面上的停留時間，到此從而完成篩分工作。

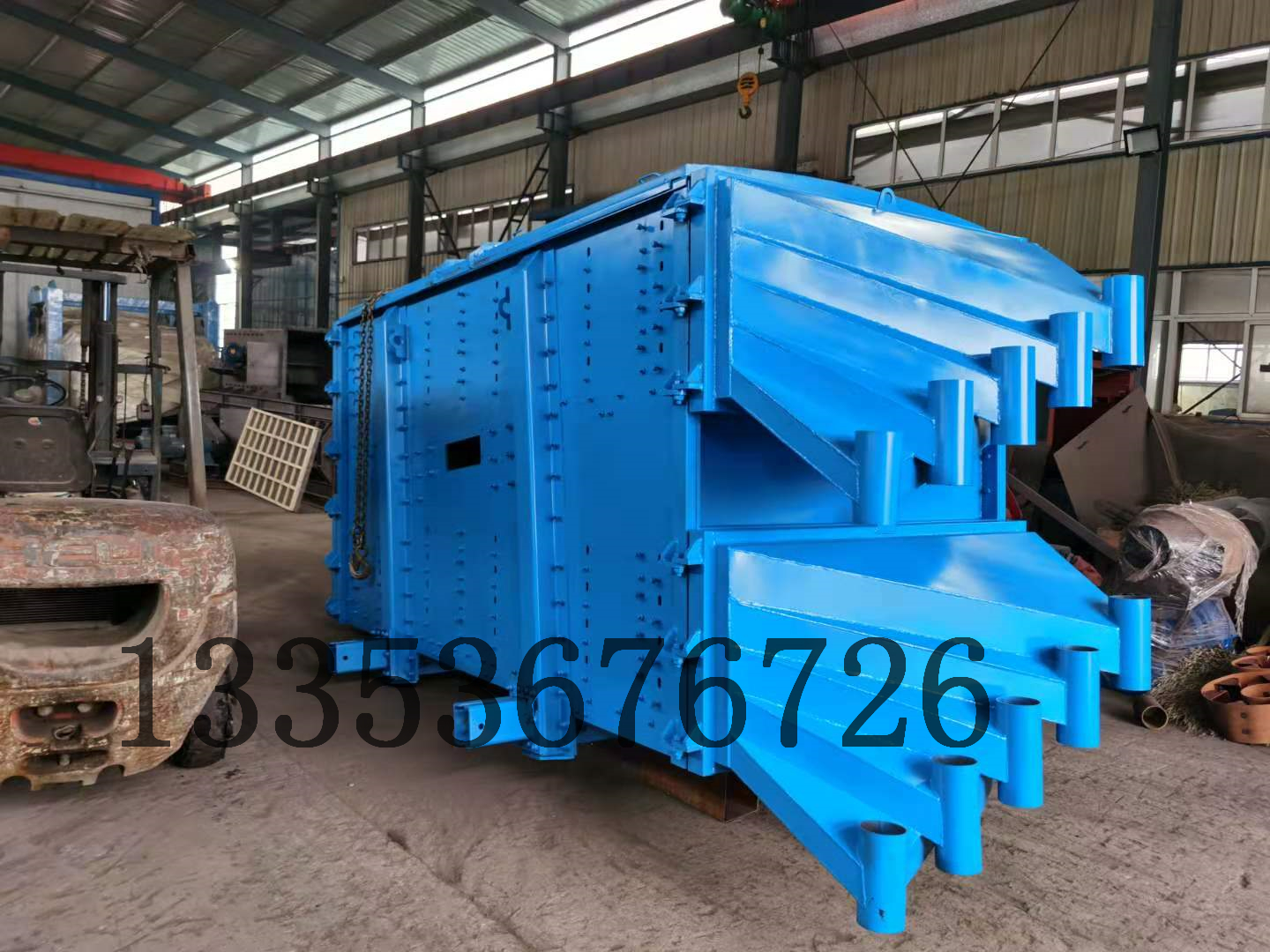

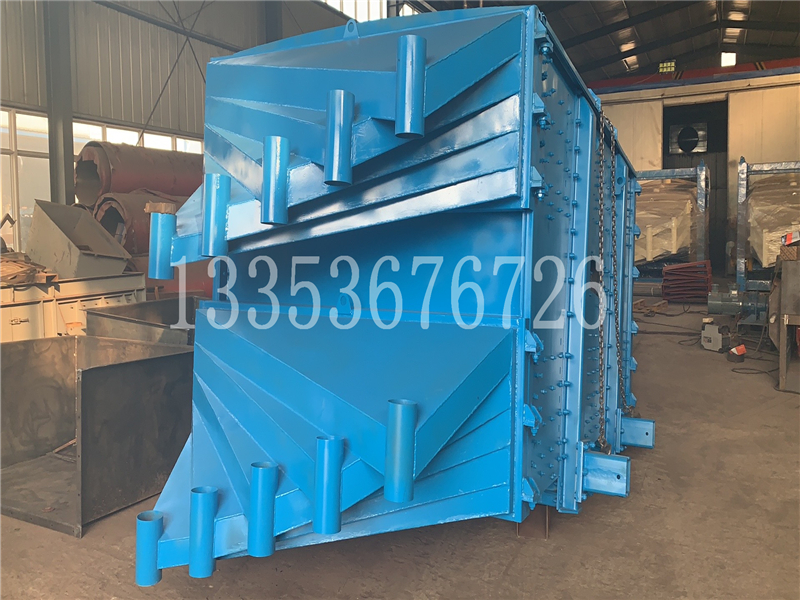

方形搖擺篩主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。
篩箱包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內；
驅動裝置包括驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。本實用新型精細篩分機與現有篩分機相比具有結構先進實用、性能穩定可靠、安裝調試方便、制造費用低等優點。
技術參數：
|
型號
|
有效篩分面積（m2）
|
功率（KW)
|
篩面傾角
|
層數
|
回轉頻次(r/min)
|
篩箱行程
|
|
FYBS1030
|
3
|
3
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYBS1036
|
3.6
|
3
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYBS1230
|
3.6
|
4
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYBS1236
|
4.32
|
4
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYBS1530
|
4.5
|
5.5
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYBS1536
|
5.4
|
5.5
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYBS1830
|
5.4
|
7.5
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYBS1836
|
6.48
|
7.5
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYBS2030
|
6
|
7.5
|
5-8
|
1-5
|
180-260
|
25-60
|
