TH型環鏈斗式提升機系列的兩種料斗形式
文章作者：奧創機械發布時間：2020/3/9 11:14:24瀏覽次數：
圓環鏈斗式提升機-砂子碎石TH型圓環鏈斗式提升機生產廠家-概述特點參考圖參數表 13353676726
TH系列環鏈斗式提升機系列產品概述：
TH型圓環鏈斗式提升機采用混合式或重力式卸料，掏取式裝料。TH型圓環鏈斗式提升機主要適用于輸送松散密度小于1.5t/m3且易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、糧食等。輸送的物料溫度不超過250℃。TH型圓環鏈斗式提升機具有輸送量大、提升高度高、運行平穩可靠、使用壽命長等顯著優點。其主要性能及參數符合JB3926-82《垂直斗式提升機》標準。
TH型環鏈斗式提升機系列產品特點:
1、輸送量大：相同斗寬的TH型與HL型相比，輸送量增大近一倍；
2、采用了組裝式鏈輪。由輪體、輪緣用高強度螺栓聯接而成，在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，降低了維修費用；
3、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；
4、牽引件為低合金高強度圓環鏈，經適當?shù)臒崽幚砗螅哂泻芨叩目估瓘姸群湍湍バ裕褂脡勖L。
TH型環鏈斗式提升機為混合或重力方式卸料，掏取式裝料，適用輸送松散密度小于1.5t/m3且易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250℃。
1、輸送量大：相同斗寬的TH型與HL型相比，輸送量增大近一倍；
2、采用了組裝式鏈輪。由輪體、輪緣用高強度螺栓聯接而成，在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，降低了維修費用；
3、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；
4、牽引件為低合金高強度圓環鏈，經適當?shù)臒崽幚砗螅哂泻芨叩目估瓘姸群湍湍バ裕褂脡勖L。
TH型環鏈斗式提升機為混合或重力方式卸料，掏取式裝料，適用輸送松散密度小于1.5t/m3且易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250℃。
TH型環鏈斗式提升機系列產品有兩種料斗形式：
ZH型（中深斗）一般使用于輸送濕的，一結塊，較難拋出的物料， 如濕砂、型砂、化肥、堿粉等。
SH型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊、等。
本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機最大輸送量365m3/h,最大提升高度為50m。
ZH型（中深斗）一般使用于輸送濕的，一結塊，較難拋出的物料， 如濕砂、型砂、化肥、堿粉等。
SH型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊、等。
本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機最大輸送量365m3/h,最大提升高度為50m。

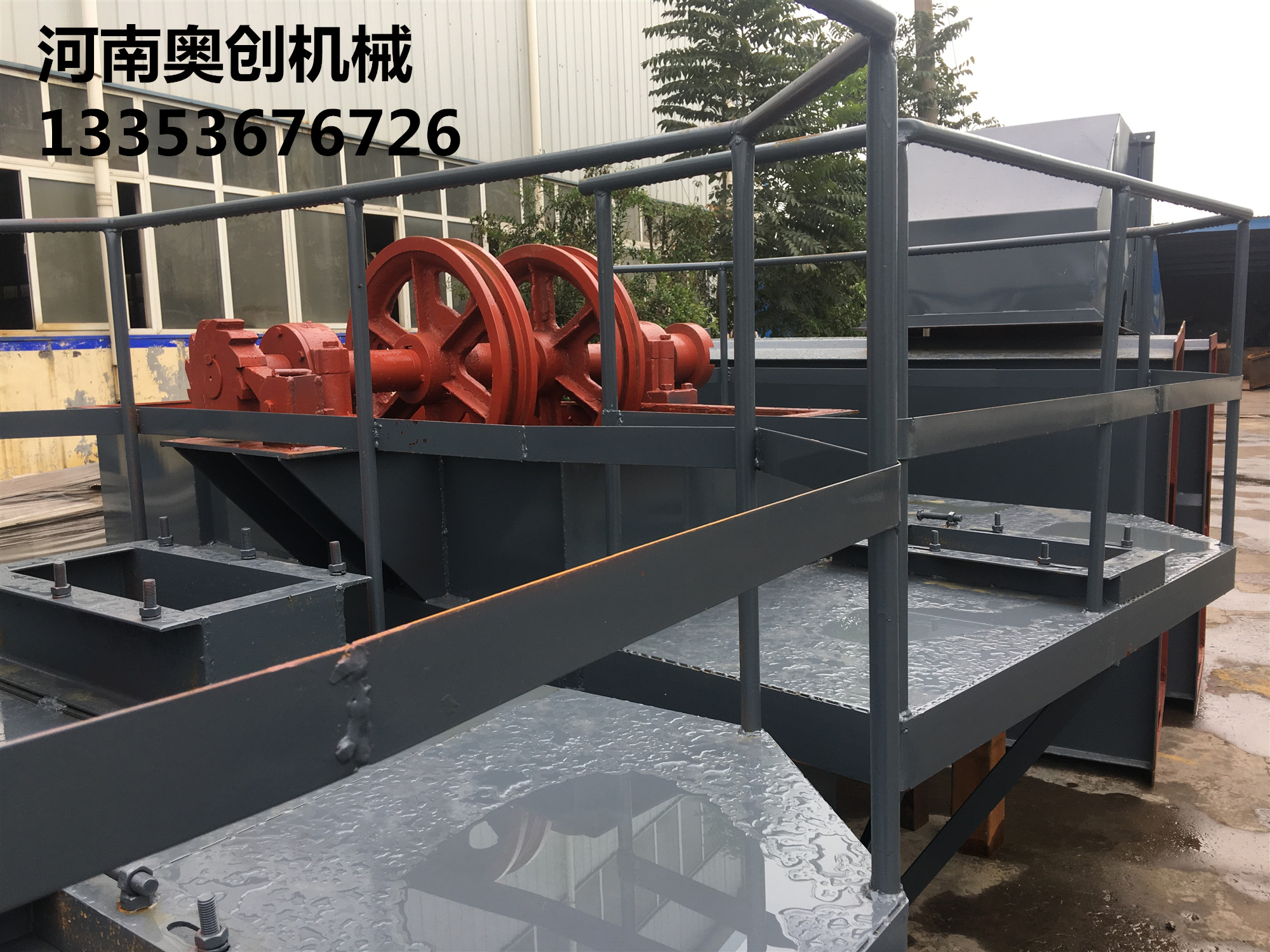

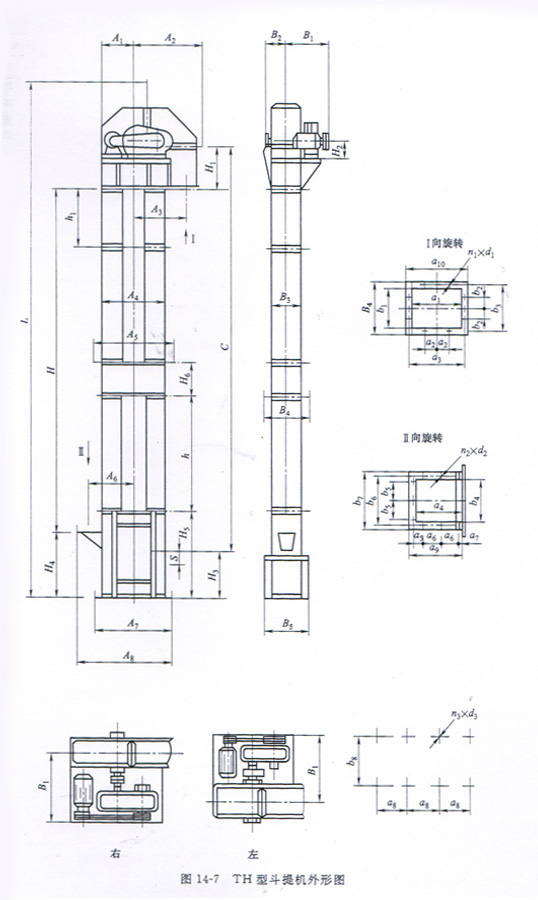

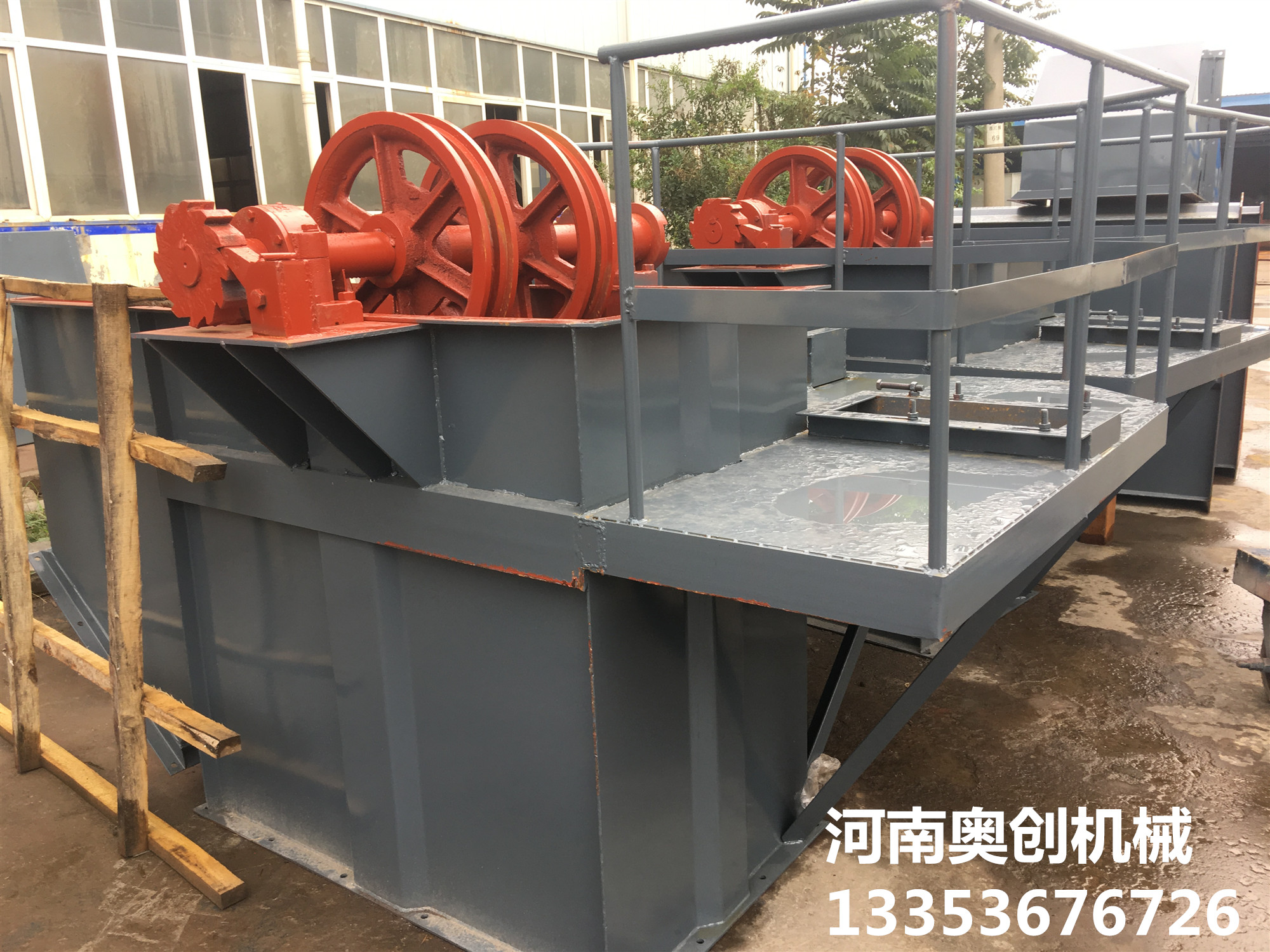

TH型環鏈斗式提升機系列產品外形參考圖：
TH型環鏈斗式提升機系列產品技術性能及選型參數表：
|
型號
|
TH160
|
TH200
|
TH250
|
TH315
|
TH400
|
TH500
|
TH630
|
|||||||||||
|
料斗形式
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
ZH
|
SH
|
||||
|
輸送量m3/h
|
普通型
|
15
|
25
|
18
|
29
|
31
|
48
|
35
|
60
|
60
|
94
|
75
|
118
|
114
|
185
|
|||
|
改進型
|
-
|
-
|
-
|
-
|
-
|
-
|
46
|
80
|
80
|
125
|
100
|
157
|
152
|
246
|
||||
|
料斗
|
斗寬mm
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
||||||||||
|
斗容L
|
1.2
|
1.9
|
1.5
|
2.4
|
3.0
|
4.6
|
3.75
|
6.0
|
5.9
|
9.5
|
9.3
|
15.0
|
14.6
|
23.6
|
||||
|
斗距mm
|
普通型
|
500
|
512
|
688
|
||||||||||||||
|
改進型
|
-
|
384
|
516
|
|||||||||||||||
|
鏈條
|
圓鋼 (直徑×節距)mm
|
14×50
|
18×64
|
22×86
|
||||||||||||||
|
環數
|
普通型
|
9
|
7
|
7
|
||||||||||||||
|
改進型
|
-
|
5
|
5
|
|||||||||||||||
|
料斗運行速度m/s
|
1.2
|
1.4
|
1.5
|
|||||||||||||||
|
主鏈輪節圓直徑mm
|
300
|
365
|
520
|
630
|
710
|
800
|
900
|
|||||||||||
|
主軸轉速r/min
|
69.71
|
63.22
|
44.11
|
42.5
|
37.6
|
35.8
|
31.8
|
|||||||||||
|
物料最大塊度mm
|
20
|
25
|
30
|
35
|
40
|
50
|
60
|
|||||||||||
注：1、表中斗容是計算斗容（料斗盛水時的容積），輸送量是按填充系數為1時計算所得，實際應用時要考慮填充系數。2、表中改進型只有TH315、TH400、TH500、TH630。
TH型圓環鏈斗式提升機采用混合式或重力式卸料，掏取式裝料。TH型圓環鏈斗式提升機主要適用于輸送松散密度小于1.5t/m3且易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、糧食等。輸送的物料溫度不超過250℃。TH型圓環鏈斗式提升機具有輸送量大、提升高度高、運行平穩可靠、使用壽命長等顯著優點。
