河南環鏈斗式提升機廠家

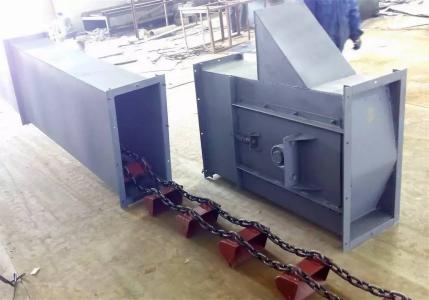

TH/HL斗式提升機介紹：
TH/HL型環鏈斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等，它的特點是：結構簡單、運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250 ℃。輸送能力大15-800m3/h,驅動功率小，可比一般提升機節電25%-45%，使用壽命長，運行平穩，且采用高強度的耐磨鏈條，一般可超過5年壽命，提升高度高，可制造到H≤40m,密封性好，環境污染少，操作，維修方便，易損件少。無故障時間超過3萬小時，結構精度高，機殼經折邊、焊接、機剛性好，外形尺寸與同等提升量的其他各種提升機相比均較小，外觀漂亮，使用成本低。
TH型按JB3926－85《垂直斗式提升機》標準設計制造，應優先選用，除連接尺寸外，HL斗式提升機的鏈條、鏈輪、張緊裝置與TH型相同。
|
型號
|
HL300
|
HL400
|
TH315
|
TH400
|
TH500
|
TH630
|
TH800
|
TH1000
|
||||||||
|
料斗型式
|
Q
|
S
|
Q
|
S
|
Zh
|
Sh
|
Zh
|
Sh
|
Zh
|
Sh
|
Zh
|
Sh
|
Zh
|
Sh
|
Zh
|
Sh
|
|
輸送量（m3/h）
|
24
|
28
|
45
|
47
|
21
|
36
|
36
|
56
|
45
|
70
|
68
|
110
|
87
|
141
|
141
|
220
|
|
斗寬（mm）
|
300
|
400
|
315
|
400
|
500
|
630
|
800
|
1000
|
||||||||
|
斗容（l）
|
4.4
|
5.2
|
10
|
10.5
|
3.75
|
6
|
5.9
|
9.5
|
9.3
|
15
|
14.6
|
23.6
|
23.3
|
37.5
|
37.6
|
58
|
|
斗距（mm）
|
500
|
600
|
500
|
600
|
688
|
688
|
920
|
920
|
||||||||
|
鏈條規格
|
φ18×50
|
φ18×50
|
φ22×86
|
φ22×86
|
φ22×86
|
φ22×86
|
φ26×92
|
φ26×92
|
||||||||
|
鏈輪節徑（mm）
|
630
|
630
|
630
|
710
|
800
|
900
|
1000
|
1250
|
||||||||
|
斗速（m/h）
|
1.4
|
1.4
|
1.4
|
1.4
|
1.5
|
1.5
|
1.6
|
1.6
|
||||||||
|
物料（mm）
|
40
|
50
|
45
|
55
|
65
|
75
|
85
|
100
|
||||||||
注釋：
1、表中斗容為計算斗容，輸送量按填充系數0.6計算得出。
2、TH型斗提機料斗用途：
zh-中深斗：輸送濕粘性物料，如糖、濕細沙等。
sh-深斗：輸送量的粉狀至小塊狀物料，如水泥、砂、煤等。
3、HL型斗提機料斗的用途：Q-淺圓底料斗：輸送潮濕、易結塊、難拋出的物料、如濕沙、濕煤等。=S-深圓底料斗：輸送干燥的、松散的、易拋出的物料，如水泥、煤塊、碎石等。
4、張緊力計算：G=40+0.232Q*H 式中：Q輸送量(t/h) H-提升高度（mm） G-張緊力（kg）
D型（皮帶）斗式提升機技術參數：
|
提升機型號
|
D160
|
D250
|
D350
|
D450
|
|||||
|
輸送量（m3/hr）
|
S制法
|
Q制法
|
S制法
|
Q制法
|
S制法
|
Q制法
|
S制法
|
Q制法
|
|
|
輸送量（m3/hr）
|
8
|
3.1
|
21.6
|
11.8
|
42
|
25
|
69.5
|
48
|
|
|
料斗
|
容量（l）
|
1.1
|
0.65
|
3.2
|
2.6
|
7.8
|
7
|
14.5
|
15
|
|
斗距（mm）
|
300
|
400
|
500
|
640
|
|||||
|
每米長度料斗及膠帶重量kg/m
|
4.72
|
3.8
|
10.2
|
9.4
|
13.9
|
12.1
|
21.3
|
||
|
輸送膠帶
|
寬度(mm）
|
200
|
300
|
400
|
500
|
||||
|
層數
|
4
|
5
|
4
|
5
|
|||||
|
外膠層厚度(mm）
|
1.5/1.5
|
1.5/3
|
|||||||
|
料斗運行速（m/s）
|
1
|
1.25
|
|||||||
|
傳動滾筒轉（r.p.m）
|
47.5
|
37.5
|
|||||||

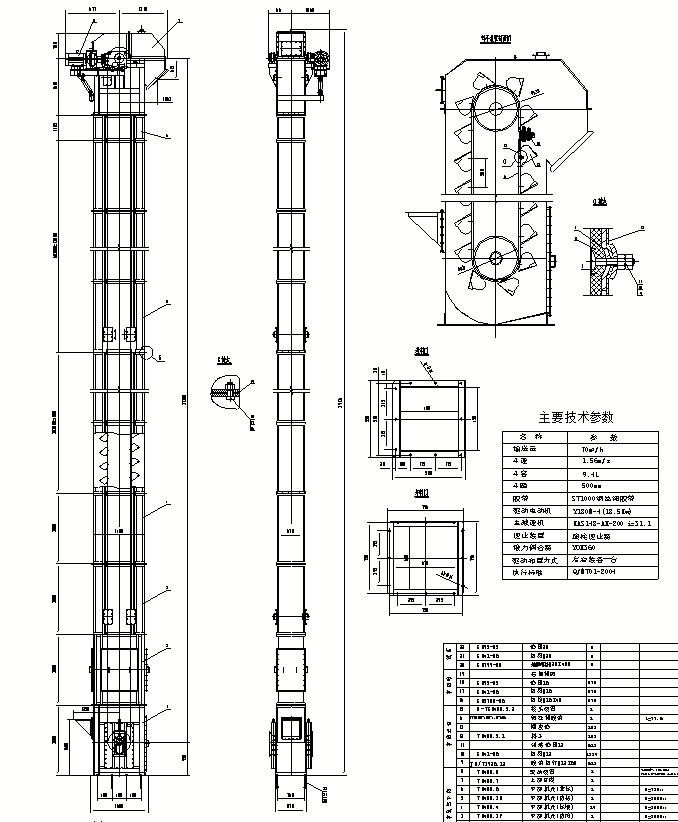

斗式提升機圖紙：
